一款性能优异的直流稳压电源
发布时间:2014-2-9 16:22:03    被阅览数:489




1 电路简介

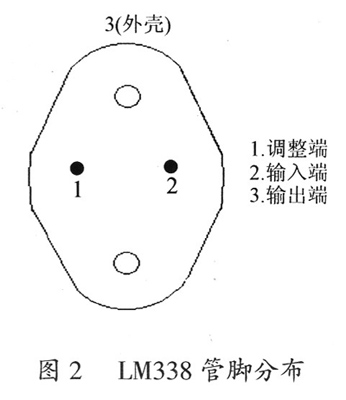

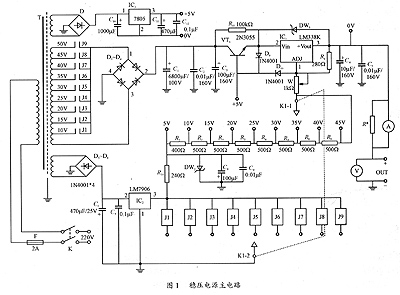

    稳压电源原理图如图1所示。其中,核心元件是LM338,它是一片大电流可调稳压集成电路,管脚排布见图二。该集成电路在采用一般接法时,其输出电压范围是1.2~37V。为了进一步拓宽其输出电压的范围,本电路对其传统应用电路进行了一些改进。现简单介绍如下:LM338要求输进、输出端最大电压差不能超过40V,这就限制了它的最高输出电压。当电源输出电压较低、电流比较大时,功耗全部消耗在LM338上,造成集成电路发热严重。为了解决这个题目,在本电源的设计中,将LM338输进端电压改为分段可调型。由开关K1-2控制JI~J9这九个继电器,将不同的交流电压切换到整流桥的输进端,整流后得到高低不同的直流电压输进到LM338中,这样就降低了稳压块的输进电压,同时开关K1—1同步切换LM338调整真个分压电阻,使调整真个基准电压不断改变,输出端电压就以每档5V的规律变化。这样一来LM338的输进、输出电压差就被限制在一个较小的范围内。在本例中,此法不但降低了稳压集成电路的损耗,而且进步了最大输出电压。


    LM338在内部设有1.2V的基准电压,而输出电压要比调整端电压高,这样就使LM338的输出电压最低只能是1.2V。为使其输出电压能从零开始,本电源设计用R10、DW2等元件组成-1.2V的基准电压,使LM338的调整端电压降至-1.2V,这样既保证了输出端比调整端高的要求,又能使输出电压从零伏开始。
    假如稳压集成电路的输进端接进较高的电压,而输出端恰好是空载,此时开机,LM338很轻易由于过电压而在瞬间损坏。为了解决这个题目,在LM338的输进端加进了由VT1组成的输进电压限制电路,实际上就是一个射极跟随器,用这个电路保证LM338的输进输出电压差最高为5V,从而避免了因过电压损坏集成电路。


2 元器件选择
    在图1中,DW1主要是用来保护LM338不被击穿,选27V、1W的稳压管即可,DW2稳压值为1.2V,可选用2CW100或2CW50,也可以用两只2CK2串联起来代替,但要留意接进的极性(正好与图1中相反)。D1~D4使用参数大于6A耐压100V的整流二极管或全桥。电源变压器T的功率要大于300V。稳压集成电路的型号LM338K,要用金封的。J1~J9选用优质6V小型继电器,触点电流要大于5A。输出电压微调电位器W选用WXD3-13精密多圈线绕电位器。电压档位选择开关K1选用2X9的小型波段开关。R*为电流表取样电阻,可根据所选用的表头灵敏度不同,截取一定长度的导线绕制,假如要进步输出电压显示精度,可将电压表V换成市售成品数字式直流电压表,其余元参数见图1中标注。VT1、IC1各加一6cmX8cmX3cm的散热器。


3 技术参数
  该电源的技术参数:
  直流稳压输出范围 DC 0~45V:
  最大输出电流 5A;
  电压调整率 ≤0.001%/V;
  纹波系数 ≤0.002%:
  等效内阻≤0.15Ω;
  稳压系数 ≤0.005%。
