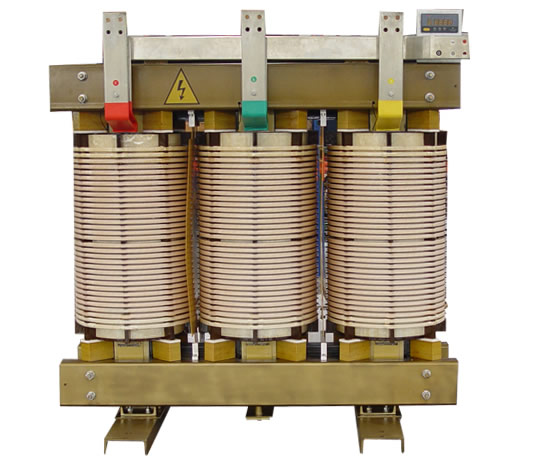

SG系列干式变压器


SG(B)10系列空气自冷干式电力变压器,国内首家通过符合欧洲标准HD464三项特殊实验:耐火实验、承受热冲击能力实验、适应环境能力实验。

功能特点

    SG(B)10系列是采用杜邦NOMEX纸为基础的绝缘系统,在变压器的整个使用寿命期间都保持极度佳的电气性能和机械性能。NOMEX不易老化,耐收缩及抗压缩,加上弹力特强,因此可以确保变压器即使使用数年之后,线圈仍保持结构紧密,并且能够承受短路的压力。

高标准的安全性,无可燃性树脂,无有毒气体,不助燃
单位KVA的体积和重量减少
紧急过负载的能力增加
修理、维护方便
噪音低
对湿度、灰尘、污染不敏感
运行无局部放电及永无“龟裂”的可能
设计灵活,可按客户的要求设计制成所需要的任何规格

使用条件

满足下列要求的使用条件为正常使用条件。
a.海拔
海拔不超过1000m.
b.环境温度
最高气温 +40℃
最高日平均气温 +30℃
最高年平均气温 +20℃
最低气温 -30℃(适用于户外式变压器)
最低气温 -5℃ (适用于户内式变压器)
c.电源电压的波形
电源电压的波形似于正弦波。
d.多相电源电压的对称性
多相变压器所连接的电源电压应近似对称。

应用范围

产品的承受热冲击能力强、过负载能力大、难燃、防火性能高、
对湿度,灰尘不敏感等优势,造就了其广泛的适应性。最适宜
用于防火要求高,负荷波动大以及污秽潮湿的恶劣环境中。
如:机场、地铁、发电厂、冶金、医院、高层、购物中心、
居民密集区、石化、核电、核潜艇等重要场所。它是最理想
的供配电设备。

技术参数表

型号
Uk
空损Po(W)
负损Pk(W)
Io

LPA(AN)
dB

L×B×H(mm)
m(mm)
n(mm)
l(mm)
l′(mm)
k(mm)
k′(mm)
h(mm)
重量(kg)
SG(B)10-100/10
4
380
1352
0.9
42
1115×500×1007
500
400
380
137
286
286
992
600
SG(B)10-160/10
4
500
1904
0.9
43
1180×600×1140
660
500
400
155
195
195
1135
760
SG(B)10-200/10
4
570
2400
0.8
43
1180×860×1175
660
660
400
155
296
296
1175
920
SG(B)10-250/10
4
730
2950
0.8
45
1198×860×1130
660
660
410
150
299.5
299.5
1115
1080
SG(B)10-315/10
4
850
3700
0.7
46
1210×860×1185
660
660
415
150
304
304
1170
1230
SG(B)10-400/10
4
1005
5400
0.7
47
1240×860×1255
820
660
425
155
312
312
1150
1510
SG(B)10-500/10
4
1120
6340
0.6
48
1265×860×1335
820
660
435
155
313
313
1230
1690
SG(B)10-630/10
4
1260
8740
0.5
49
1380×860×1300
820
660
473
170
319
319
1400
2070
SG(B)10-630/10
6
1200
9200
0.5
50
1360×860×1445
820
660
465
165
313
313
1230
1810
SG(B)10-800/10
6
1530
10120
0.4
51
1425×1020×1404
820
820
485
180
318
318
1297
2020
SG(B)10-1000/10
6
1720
11700
0.4
51
1475×1020×1505
820
820
505
190
344
344
1519
2465
SG(B)10-1250/10
6
2030
142090
0.3
52
1520×1020×1505
820
820
520
190
347
347
1542
2850
SG(B)10-1600/10
6
2300
16530
0.3
53
1565×1270×1800
1070
1070
534
200
354
404
1725
3495
SG(B)10-2000/10
6
2700
18900
0.25
53
1655×1270×1832
1070
1070
565
187.5
362
412
1707
4150
SG(B)10-2500/10
6
3220
21047
0.25
54
1720×1270×1994
1070
1070
585
197.5
369.5
419.5
1867
5110
